CMC芯片

        CMC(Control Module on Chip)芯片集成逻辑控制、运动控制、输入输出、通信接口和存储等丰富的功能和资源。提供标准的硬件电路设计方案,用户可快速完成控制器的硬件设计。目前平台已成功应用于工业控制器、3C装备、汽配自动化、数控机械、楼宇自动化、木工机械等领域。
产品特色:

1.通用易用的控制语言。支持IEC61131-3标准的5种编程语言,即:IL(指令表)、ST(结构化文本)、LD(梯形图)、FBD(功能块图)、SFC(顺序功能图);
2.多轴插补运动控制。支持符合JB/T3208标准的G代码编程,可以独立对4个电机驱动轴进行速度控制或对三个电机驱动轴插补控制,也可以支持总线电机;
3.强大的信号处理能力。支持模拟量输入/输出、开关量输入/输出、脉冲量输入/输出,并支持正交编码检测、PWM信号输出等功能;
4.标准易用的通信接口。提供多种通信接口,支持以太网、CANopen、Modbus等标准工业总线,支持MQTT协议接入物联网;



型号分类及产品特色

CMC650TZ-F
封装形式:LQFP144
工作主频:10-400MHz
SRAM:640KB
通讯接口:SPIx3;I2Cx1;UARTx4;以太网x2;CANx1;USBx1
特色功能:逻辑控制;运动控制
支持ConfSys一站式控制器开发平台
CMC693PR144
封装形式:LQFP144
工作主频:10-200MHz
SRAM:512KB
通讯接口:SPIx2;I2Cx1;UARTx2;以太网x2;CANx2
特色功能:逻辑控制;运动控制
支持ConfSys一站式控制器开发平台
CMC693PR144-L
封装形式:LQFP144
工作主频:10-200MHz
SRAM:512KB
通讯接口:SPIx2;I2Cx1;UARTx2;以太网x2;CANx2
特色功能:逻辑控制,运动控制
支持ConfSys一站式控制器开发平台
CMC651DIO64
封装形式:QFN64
工作主频:10-100MHz
SRAM:256KB
通讯接口:SPIx1;I2Cx1;UARTx2;CANx1
特色功能:逻辑控制、点位控制
支持ConfSys一站式控制器开发平台
CMC693PR144
封装形式:LQFP144
工作主频:10-200MHz
SRAM:512KB
通讯接口:SPIx2;I2Cx1;UARTx2;以太网x2;CANx2
特色功能:逻辑控制;运动控制
支持ConfSys一站式控制器开发平台
CMC790PR176
封装形式:LQFP176
工作主频:10-250MHz
SRAM:256KB
通讯接口:SPIx2;I2Cx1;UARTx2;以太网x1;CANx2;并口(主)x1;ADCx8
特色功能:逻辑控制,运动控制
支持ConfSys一站式控制器开发平台
CMC791C144
封装形式:LQFP144
工作主频:10-200MHz
SRAM:256KB
通讯接口:SPIx2;I2Cx1;UARTx2;以太网x2;CANx2;并口(从)x1
特色功能:通讯控制
支持EPA、CANopen、ModBus TCP/RTU协议
CMC795P144
封装形式:LQFP144
工作主频:10-350MHz
SRAM:640KB
通讯接口:SPIx3;I2Cx1UARTx4;以太网x2;CANx2;USB2.0 OTG;ADCx7
特色功能:逻辑控制;运动控制
支持ConfSys一站式控制器开发平台
CMC651DIO64
封装形式:QFN64
工作主频:10-100MHz
SRAM:256KB
通讯接口:SPIx1;I2Cx1;UARTx2;CANx1
特色功能:逻辑控制、点位控制
支持ConfSys一站式控制器开发平台

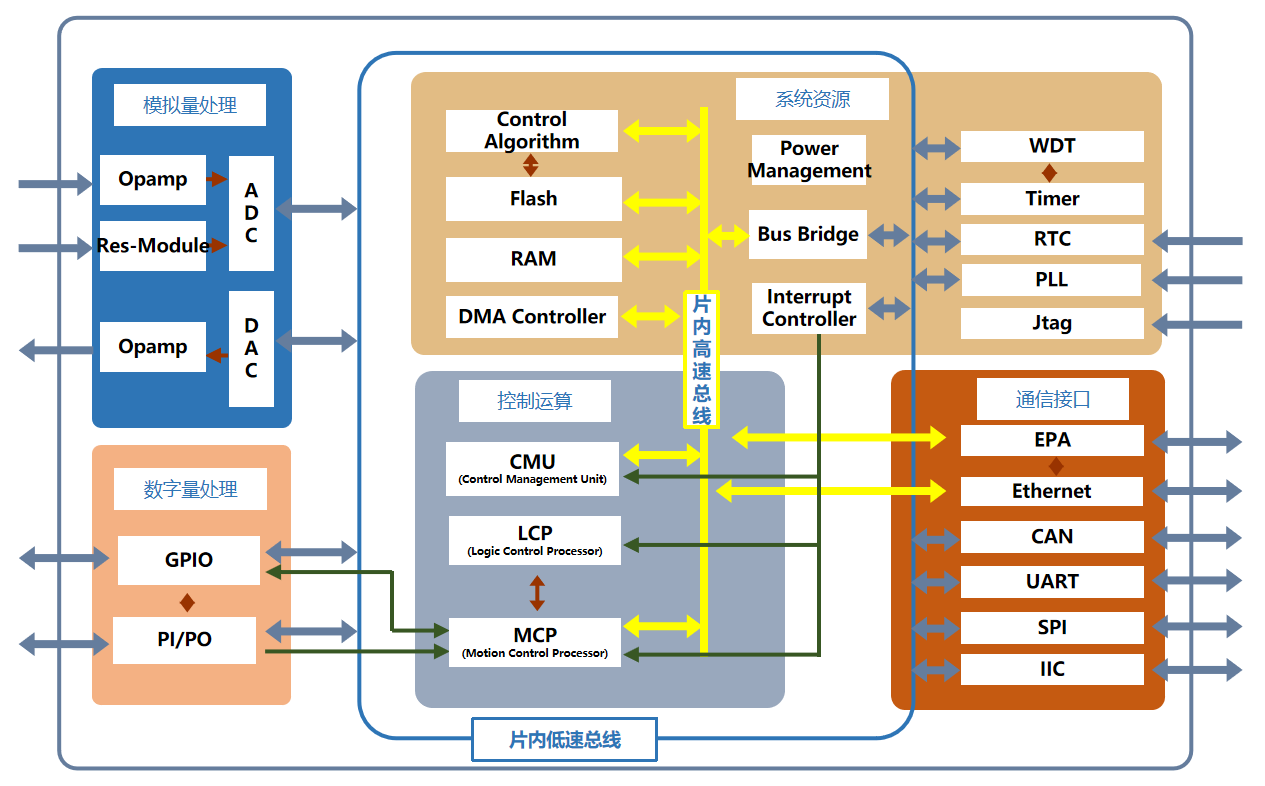

芯片结构
